ATP-5020 50V20A鑫诺尔可编程直流电源 程控直流电源 程控电源
ATP-5020 50V20A鑫诺尔可编程直流电源 程控直流电源 程控电源
加入时间:2016-1-22 11:43:34
所属类别:可编程直流电源 – 1000W可编程直流电源
原始价格:¥4000
销售价格:¥3200
商品详细

1、      ATP-系列程控型直流电源供应器



产品简介

ATP-系列程控型直流电源供应器是为了科研和工业部门针对电源自动化控制应用而专门研制的高性能直流电源供应器。本系列产品具有高准确性、高精确度、高稳定性等优良电子特性。本系列产品设计有完善的过电压、过温度保护线路,产品的可靠性更高。本系列产品可以通过面板键盘或者通过通讯接口由上位机编辑电压、电流和时间参数,实现可程式自动测试。

产品特点

 体积小、重量轻,适合工作台面使用及机架安装。

   4LED显示清楚醒目,液晶显示信息量丰富,组合应用相得益彰。

   键盘按钮及数位旋钮操作,使用方便。

   可程式编辑电压、电流及时间输出。

   内建10组可程式控制,每组99个步骤可程式编辑电压、电流及时间输出。

   标准类比信号输出和RS-485控制界面。

   可设置过电压保护和过电流保护功能和O.T.P 过温度保护线路,保护功能完善可靠。

   本产品设计有负载端电压检测端子,具有能够准确读取负载端电压并进行精确控制的功能。

产品规格



规格

输出

规格

输出

电压

电流

功率

电压

电流

功率





ATP-1550

15V

50A

750W

ATP-10060

100V

60A

6000W

ATP-1560

15V

60A

900W

ATP-100100

100V

100A

10000W

ATP-15100

15V

100A

1500W

ATP-100120

100V

120A

12000W

ATP-15200

15V

200A

3000W

ATP-15010

150V

10A

1500W

ATP-3030

30V

30A

900W

ATP-15020

150V

20A

3000W

ATP-3050

30V

50A

1500W

ATP-15030

150V

30A

4500W

ATP-3060

30V

60A

1800W

ATP-15040

150V

40A

6000W

ATP-30100

30V

100A

3000W

ATP-15050

150V

50A

7500W

ATP-30150

30V

150A

4500W

ATP15060

150V

60A

9000W

ATP-30200

30V

200A

6000W

ATP-2005

200V

5A

1000W

ATP-30300

30V

300A

9000W

ATP-20010

200V

10A

2000W

ATP-30400

30V

400A

12000W

ATP-20020

200V

20A

4000W

ATP-5020

50V

20A

1000W

ATP-20030

200V

30A

6000W

ATP-5030

50V

30A

1500W

ATP-20050

200V

50A

10000W

ATP-5040

50V

40A

2000W

ATP-3005

300V

5A

1500W

ATP-5050

50V

50A

2500W

ATP-30010

300V

10A

3000W

ATP-5060

50V

60A

3000W

ATP-30020

300V

20A

6000W

ATP-50100

50V

100A

5000W

ATP-30030

300V

30A

9000W

ATP-50200

50V

200A

10000W

ATP-30040

300V

40A

12000W

ATP-6020

60V

20A

1200W

ATP-5005

500V

5A

2500W

ATP-6030

60V

30A

1800W

ATP-50010

500V

10A

5000W

ATP-6040

60V

40A

2000W

ATP-50020

500V

20A

10000W

ATP-6050

60V

50A

3000W

ATP-6003

600V

3A

1800W

ATP-6060

60V

60A

3600W

ATP-6005

600V

5A

3000W

ATP-60100

60V

100A

6000W

ATP-60010

600V

10A

6000W

ATP-60200

60V

200A

12000W

ATP-60020

600V

20A

12000W

ATP-10010

100V

10A

1000W

以上规格为常规产品,可特殊定做,显示为4位显示,输入AC220V

ATP-10020

100V

20A

3000W

ATP-10030

100V

30A

3000W

ATP-10050

100V

50A

5000W



(更大功率或特殊规格提供定制服务)







产品尺寸、重量

规格

尺寸及重量

规格

尺寸及重量

尺寸(mm)

重量(kg)

尺寸(mm)

重量(kg)





ATP-1550

320*130*355

13

ATP-10060

430*200*520

25

ATP-1560

320*130*355

13

ATP-100100

430*700*645(含轮)

60

ATP-15100

320*130*455

15

ATP-100120

430*700*645(含轮)

60

ATP-15200

320*130*455

15

ATP-15010

320*130*355

13

ATP-3030

320*130*355

13

ATP-15020

320*130*355

13

ATP-3050

320*130*355

13

ATP-15030

320*130*455

15

ATP-3060

320*130*355

13

ATP-15040

430*200*520

25

ATP-30100

320*130*455

15

ATP-15050

430*700*645(含轮)

60

ATP-30150

430*200*520

25

ATP15060

430*700*645(含轮)

60

ATP-30200

430*200*520

25

ATP-2005

320*130*355

13

ATP-30300

430*700*645(含轮)

60

ATP-20010

320*130*355

13

ATP-30400

430*700*645(含轮)

60

ATP-20020

320*130*355

13

ATP-5020

320*130*355

13

ATP-20030

430*200*520

25

ATP-5030

320*130*355

13

ATP-20050

430*700*645(含轮)

60

ATP-5040

320*130*355

13

ATP-3005

320*130*355

13

ATP-5050

320*130*355

13

ATP-30010

320*130*355

13

ATP-5060

320*130*355

13

ATP-30020

430*200*520

25

ATP-50100

430*200*520

25

ATP-30030

430*700*645(含轮)

60

ATP-50200

430*700*645(含轮)

60

ATP-30040

430*700*645(含轮)

60

ATP-6020

320*130*355

13

ATP-5005

320*130*455

15

ATP-6030

320*130*355

13

ATP-50010

430*200*520

25

ATP-6040

320*130*355

13

ATP-50020

430*700*645(含轮)

60

ATP-6050

320*130*355

13

ATP-6003

320*130*455

15

ATP-6060

320*130*355

13

ATP-6005

320*130*455

15

ATP-60100

430*200*520

25

ATP-60010

430*200*520

25

ATP-60200

430*700*645(含轮)

60

ATP-60020

430*700*645(含轮)

60

ATP-10010

320*130*355

13



ATP-10020

320*130*355

13

ATP-10030

320*130*355

13

ATP-10050

430*200*520

25

 功能装置说明

1、前面板

 说明:

1、液晶显示器:人机对话界面,显示中文菜单;

2、键盘:功能键和数字键;

3、数位编码器:可替代键盘进行输入;

4、OUTPUT:电源有输出时本指示灯亮;

5、“C.V”状态指示灯:常亮时表示直流电源供应器工作于恒压模式。

6、“C.C”状态/指示灯:常亮时表示直流电源供应器工作于恒流(或限流)模式。

7、REMOTE指示灯:远程控制指示灯,由远程控制时本指示灯亮;

8、OV指示灯:过压保护指示灯,过压时该指示灯亮;

9、OI指示灯:过流保护指示灯,过流时该指示灯亮;

10、OT指示灯:过温保护指示灯,过温时该指示灯亮;

11、SHORT:短路指示灯,电源处于短路状态时该指示灯亮;

12、电源开关:用于启动和关闭直流电源供应器。

功能键说明:

“ON/OFF”键:电源输出关闭按键

“MUNU”键:系统菜单键

“V/I”键:选择电压电流按键

“ENTER”键:确认按键





产品操作

本产品为程控型直流电源供应器,具体使用时请按以下操作程序要求进行。

正常模式:

1、仔细检查AC输入电压与本产品的输入电压是否一致,并确保连接无误。

2、将负载置于关闭状态。

3、开启后面板空气开关,前面板 “POWER电源开关,此时液晶亮,液晶显示器显示如下界面:

4、按“数字键盘”键设定电压,然后按确认键“ENTER”保存并自动跳到电流值设定,同样按数字键盘设定电流,按“ENTER”保存并自动跳到电压设定,设定好后可以直接按ON/OFF输出。

5、按“MENU”键进入系统设置状态,如下:



可以设定过压保护,欠压保护,过流保护,欠流保护等参数,按ENTER确认。

电压电流保护设置完成后,按MENU键,可设定多段输出、多段输出模式以及定时关机,如下:



6、 多段输出指可以设定不同电压,不同时间,上升时间等参数。多段模式指工作在恒压还是恒流,定时关机指在整个老化过程中的时间。

7、 再次按MEMU可以设定之前的过压欠压过流欠流保护值的参数,如下:

8、 再次按MENU可以设多段输出第一段参数,可设定电压(如果多段模式在恒流模式下可设定电流),建立时间(指上升或下降时间),保持时间(工作的时间)

此处如果多段模式开启,按时间段中按ENTER可以设定100次工作模式,如果没有开启多段模式此处设定均无效

9、 按MENU进入多段模式段数、循环次数及总的老化时间设定,如下:

总时间段数为设定段数,循环次数为所有段数跑完为一次,连续循环的次数,老化时间为总的工作时间。

10、  按MENU可以设定输出微调(编码器)步进单位,背光延时时间,如下:

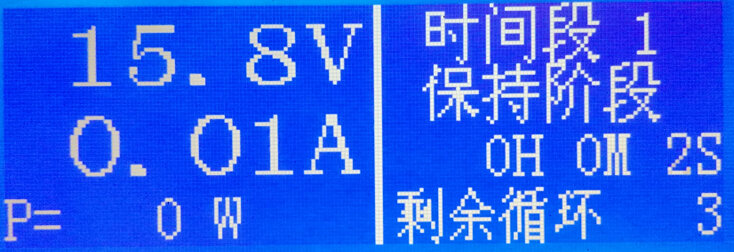

11、设定好后,按ON/OFF显示如下界面:



(此界面为多段输出界面)

或者:

(此界面为直接输出界面)



主、配件

1、    主机一台

2、    使用说明书一份

3、    合格证一张

4、    保修卡一份
